Установка Рифей-Кондор-350-ТБ
Установка Рифей-Кондор-350-ТБ
1 445 000 руб. с учетом НДС 20%
  • Камень пустотелый 390х190х188 мм Камень пустотелый 390х190х188 мм: 110 шт/час
  • Плитка тротуарная 200х100 мм кв. м Плитка тротуарная 200х100 мм кв. м: 9 м2/час
Технические характеристики
  • Установленная мощность: 13 кВт
  • Масса: 2160 кг
  • Длина: 5,8 м
  • Ширина: 2.1 м
  • Высота: 2.8 м
  • Режим работы: Механизированный
  • Гарантия: 1 год
  • Информация о предоплате: Предоплата 100%

Это поле обязательно для заполнения
ОНЛАЙН
Сергей Ковшевников
Менеджер

Описание

Проф. оборудование для производства блоков, кирпича, теплоблоков и тротуарной плитки из жесткой бетонной смеси методом вибропрессования.

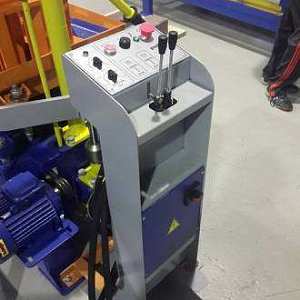

Установка «КОНДОР-350-ТБ» состоит из вибропресса с пультом управления и электрошкафом, насосной установки, смесителя, конвейера, бункера:

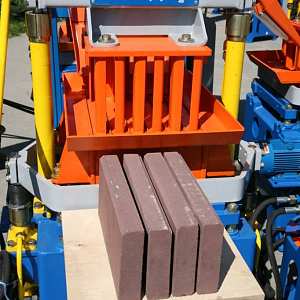

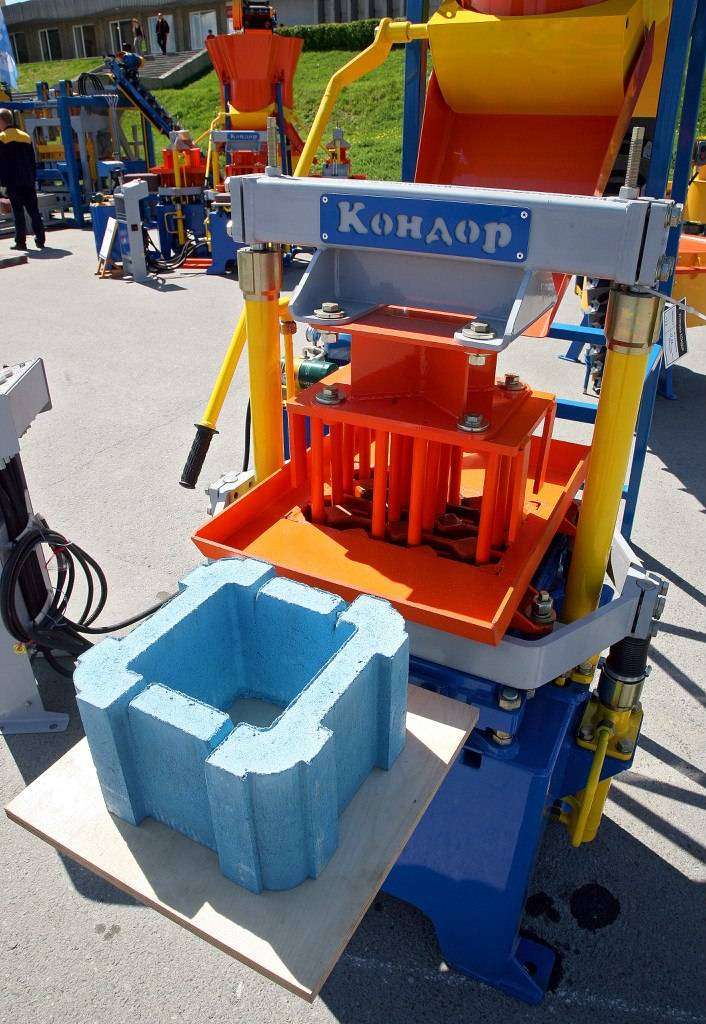

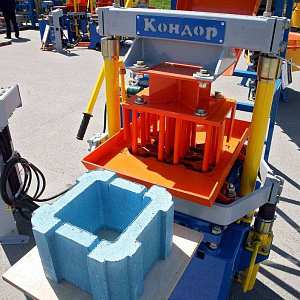

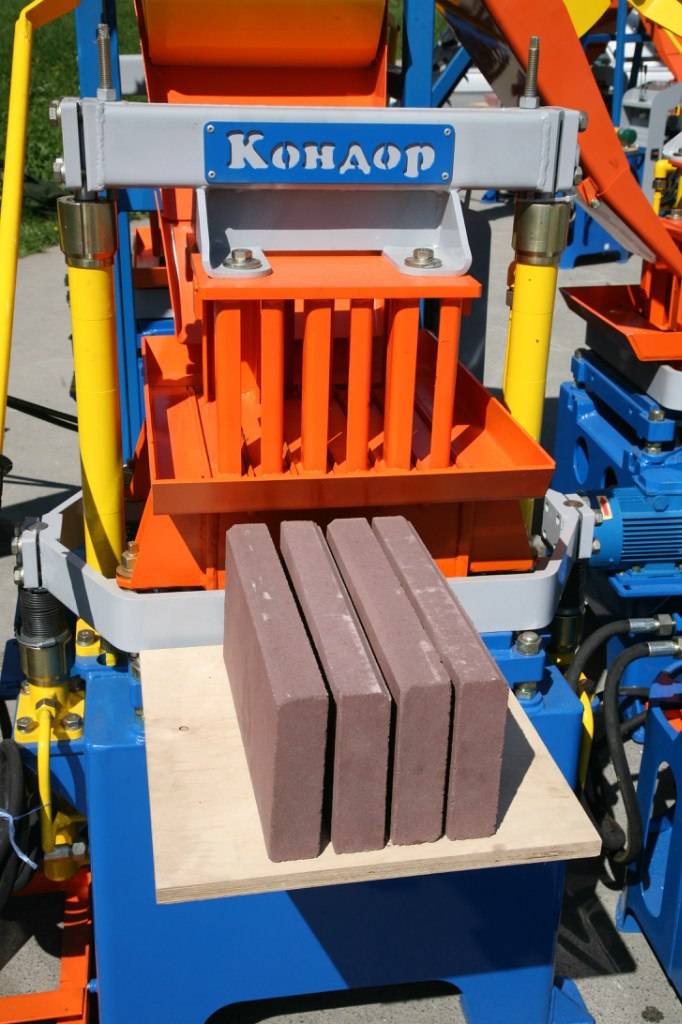

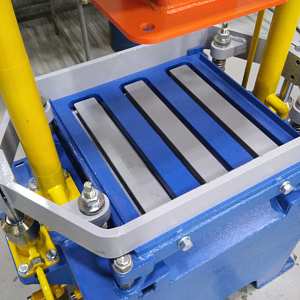

  • вибропресс предназначен для формования строительных изделий (стеновых камней и тротуарной плитки) из жесткой бетонной смеси;

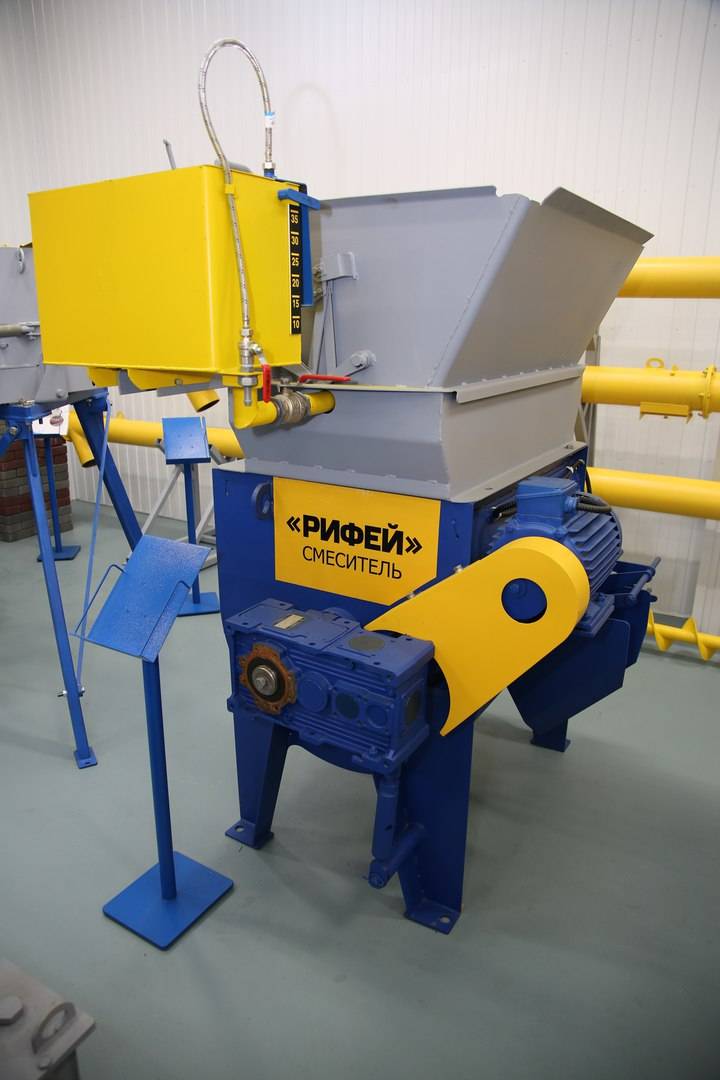

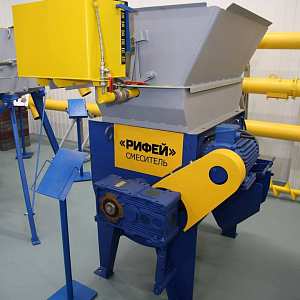

  • смеситель предназначен для приготовления жесткой бетонной смеси, необходимой для формования изделий;

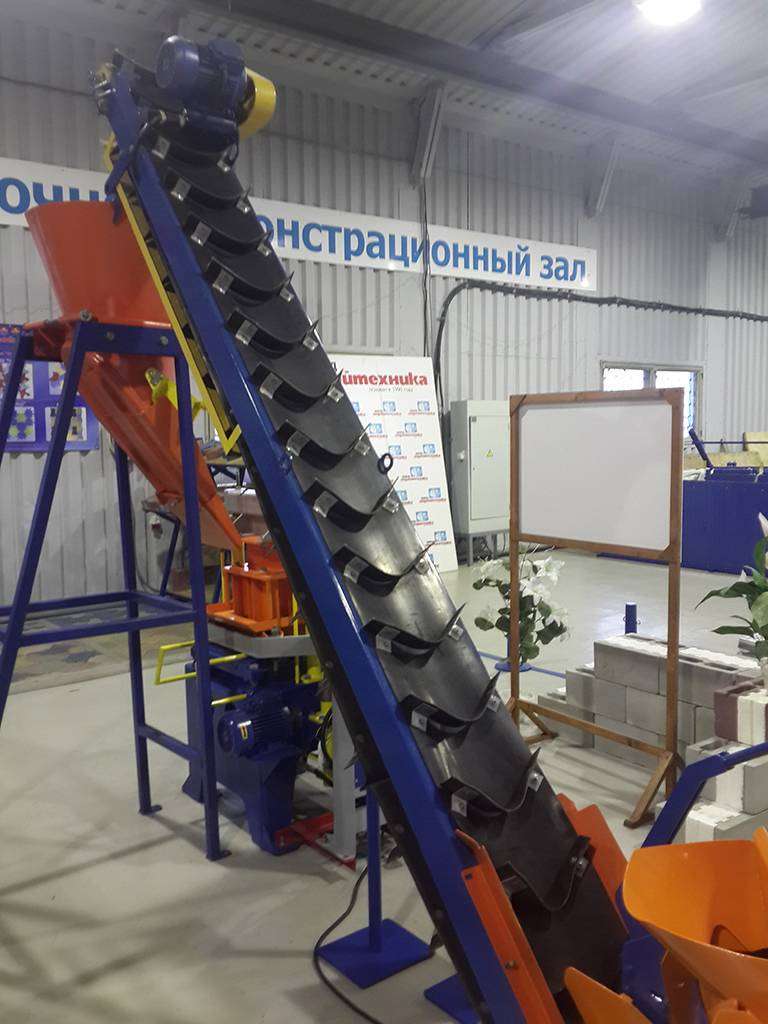

  • конвейер предназначен для подачи бетонной смеси из смесителя в бункер;
  • бункер предназначен для хранения бетонной смеси и подачи ее в матрицу вибропресса;

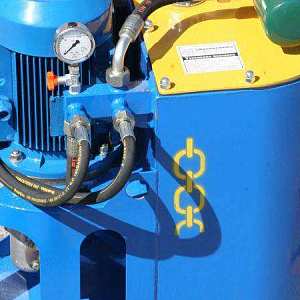

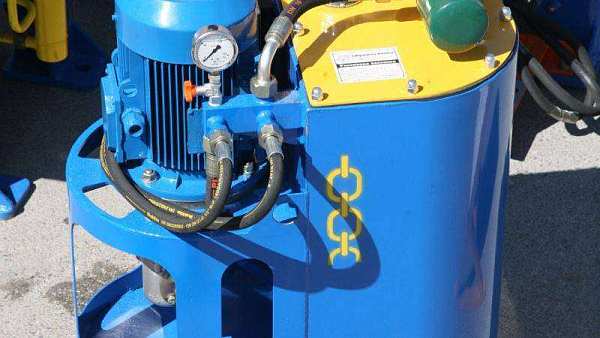

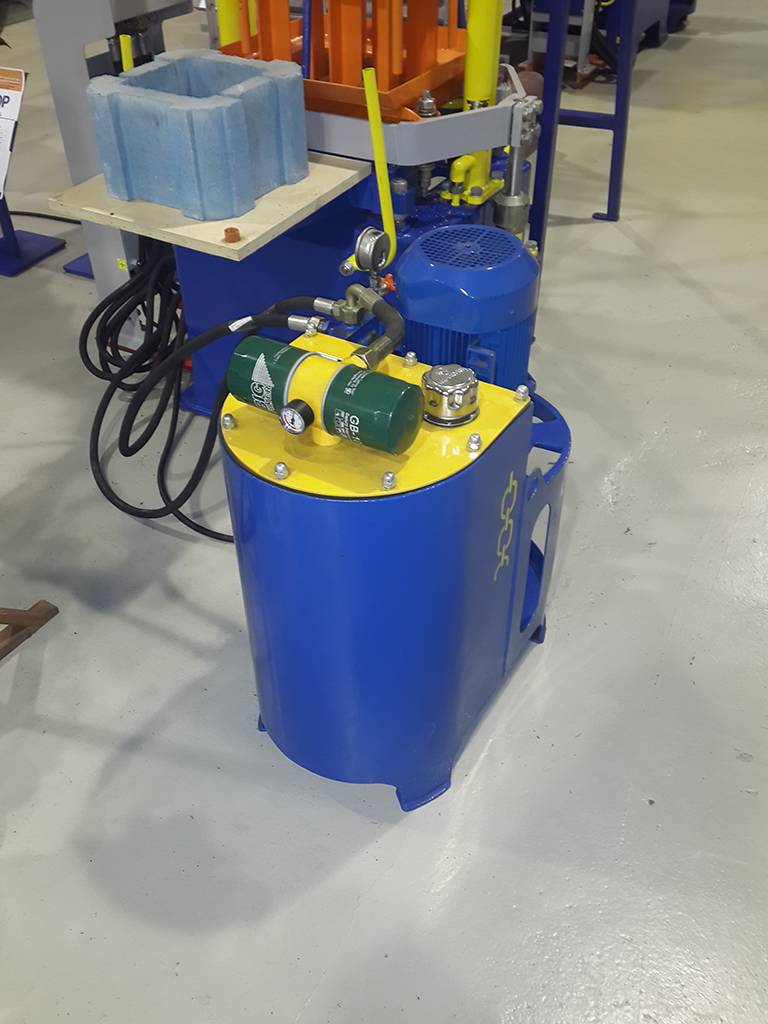

  • насосная установка, обеспечивает подачу под давлением масла к исполнительным гидроцилиндрам вибропресса;
  • в электрошкафе смонтирована силовая пускозащитная аппаратура установки.
Установка может эксплуатироваться в закрытых помещениях или под навесом при температуре окружающего воздуха от +5 до +35 ºС.
Минимальная площадь, необходимая для размещения установки, складов сырья и готовой продукции составляет 100 м2, минимальная высота помещения или навеса – 3,5 м.

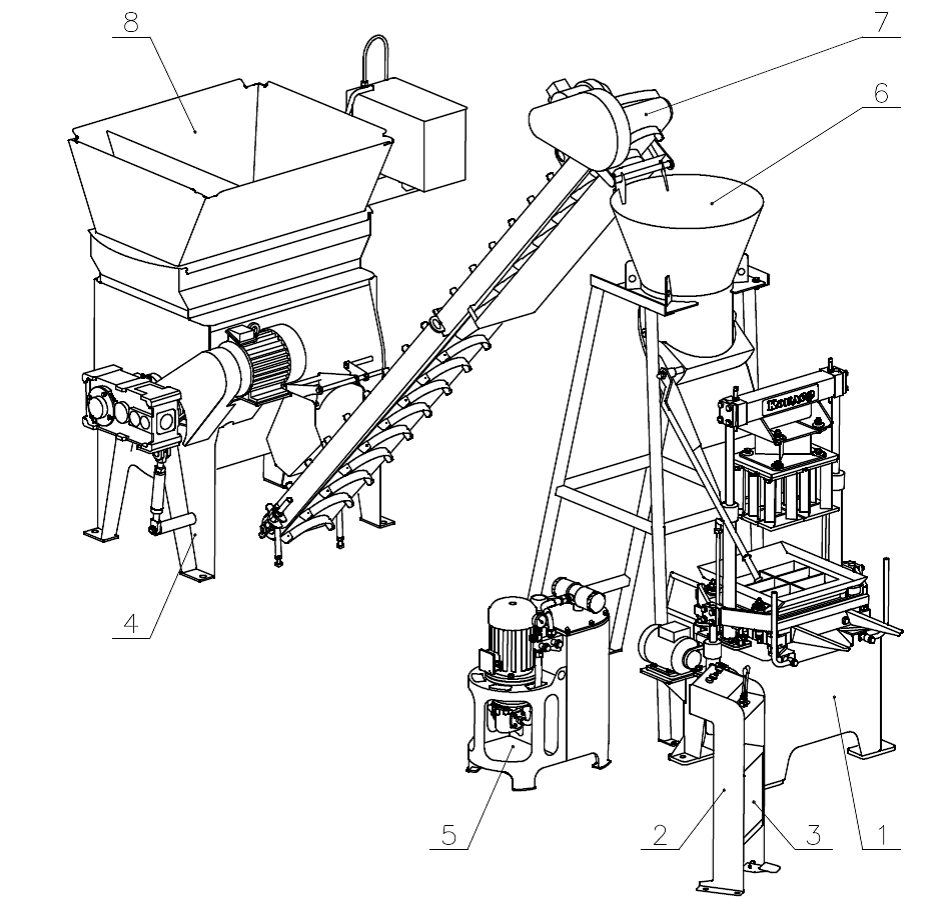

СОСТАВ И СХЕМА
Установка “КОНДОР-350-ТБ” состоит из вибропресса 1 с пультом управления 2 и электрошкафом 3, смесителя 4, насосной установки 5, бункера 6, конвейера 7 и дозатора компонентов 8. Жесткая бетонная смесь, из которой изготавливаются камни, подается из смесителя на конвейер и далее в бункер. Из бункера смесь поступает в питатель, где с помощью отсекателя, ската и клювика подается непосредственно на фартук матрицы.
Схема Кондор-1-350-ТБ

Комплект поставки
  1. Вибропресс
  2. Пульт управления с электрошкафом и рукавами высокого давления
  3. Насосная установка
  4. Полка вибропресса
  5. Переходник
  6. Выталкиватель
  7. Скребок
  8. Транспортер ленточный (3.5 м)
  9. Смеситель (350 л)
  10. Бункер смеси со стойкой
  11. Стеллаж (в полуразобранном виде)
  12. Поддон технологический, 5 шт
  13. Болты фундаментные, 4 шт
  14. Болты анкерные, 2 шт

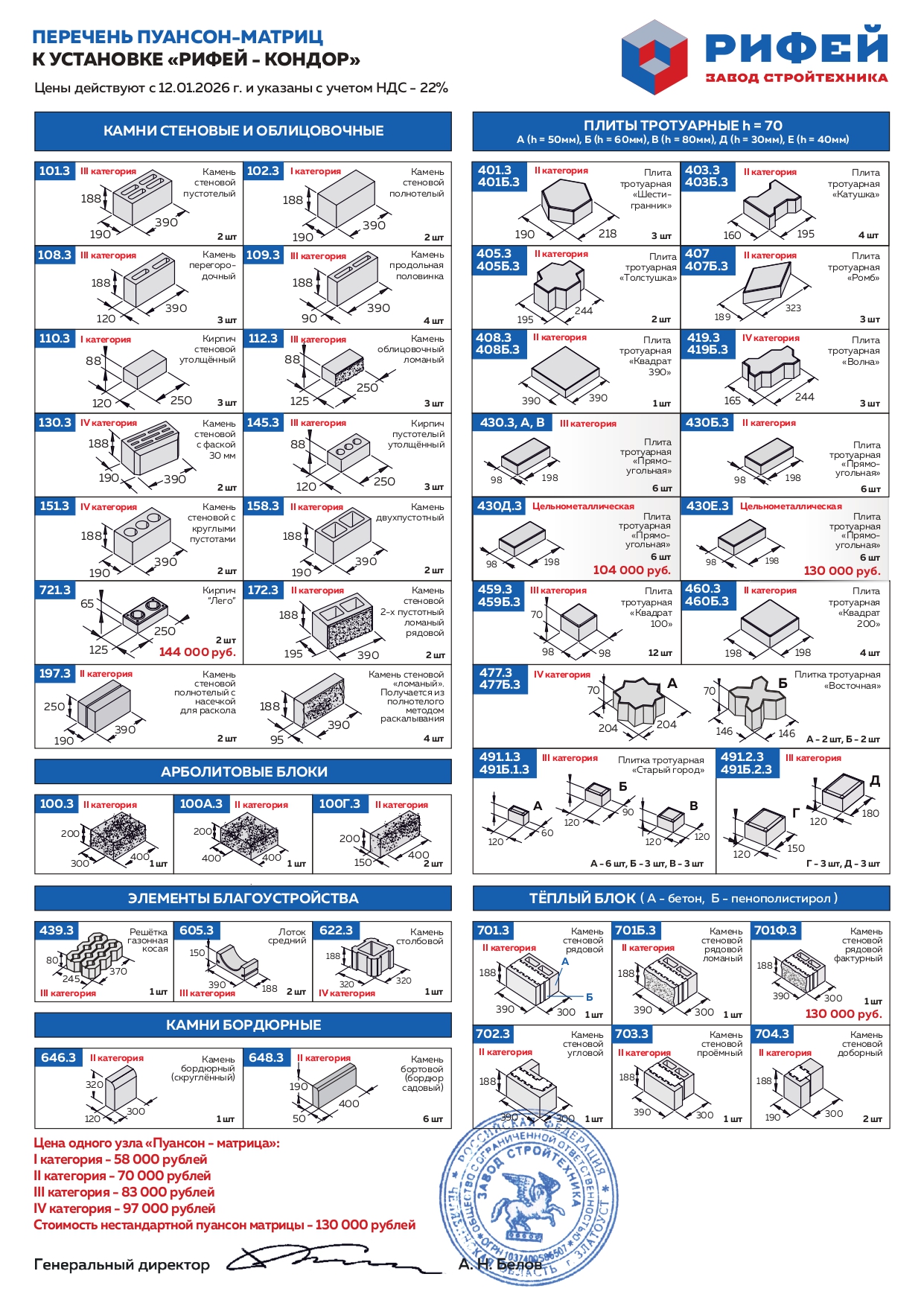

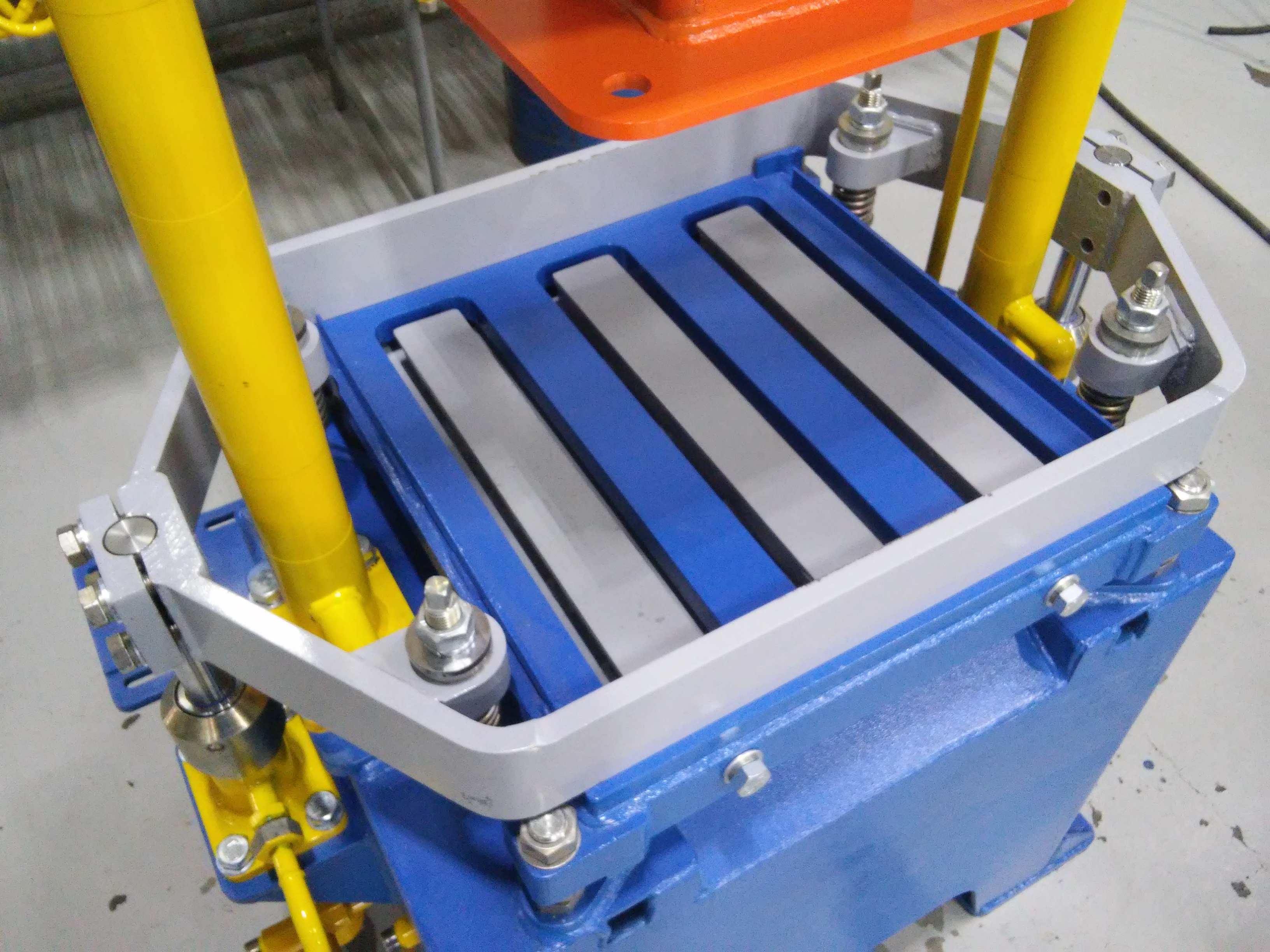

  15. Пуансон-матрица 1 шт
  16. ЗИП. Монтажно-сборочный комплект
  17. Паспорт. Руководство по эксплуатации оборудования

Исключите ручной труд, повысьте производительность и качество!
Используйте дополнительное оборудование -автоматизация вибропресса Кондор!

Автоматизация вибропресса Кондор

Название & Состав
Цена
Дозатор весовой БД-350-Вес
Дозатор весовой БД-350-Вес

1. Блок дозаторов
2. Отсек заполнителя
3. Отсек цемента
4. Тензодатчики
5. Дозатор воды проточный
6. Пульт управления
7. Руководство по эксплуатации

323 000 руб.
с учетом НДС 20%
Конвейер винтовой КВ-6
Конвейер винтовой КВ-6

1. Секция приводная
2. Шнек 6 метров (2 секции по 3 метра каждая)
3. Патрубок выходной
4. Кожух
5. Руководство по эксплуатации

356 000 руб.
с учетом НДС 20%
Растариватель цемента РЦ-1
Растариватель цемента РЦ-1

1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации

114 000 руб.
с учетом НДС 20%
Конвейер ленточный КЛ-300-3,5
Конвейер ленточный КЛ-300-3,5

1. Транспортер (длиной 3,5 метра)
2. Опора или кронштейн
3. Электрокабели
4. Руководство по эксплуатации

215 000 руб.
с учетом НДС 20%
Поддоны фанерные
Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука

Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука

по запросу руб.
с учетом НДС 20%
ПСП на Кондор
ПСП на Кондор

1. Опора - 2 штуки
2. Балка
3. Тележка с лебедкой
4. Вилы
5. Пульт управления лебедкой с витым кабелем
6. Комплект метизов для сборки
7. Руководство по эксплуатации

108 000 руб.
с учетом НДС 20%
Опция Теплый блок
Опция Теплый блок

32 500 руб.
с учетом НДС 20%
Рифей-Контур
Рифей-Контур

1. Установка в сборе
 2. Рамка углового вкладыша
 3. Рамка прямого вкладыша
 4. Опора
 5. Комплект ЗИП
 6. Паспорт. Руководство по эксплуатации

405 000 руб.
с учетом НДС 20%
Автоматизация вибропресса Кондор
Автоматизация вибропресса Кондор

1. Модуль загрузки бетонной смеси

2. Модуль подачи поддонов

3. Джойстик управления ( 2шт, крепятся к основному пульту вибропресса)

4. Рукава высокого давления

5. Паспорт. Руководство по эксплуатации.

261 000 руб.
с учетом НДС 20%
Дополнительные опции
.

Технические характеристики
Производительность установки:
пустотелых камней, 110 шт/час
перегородочных камней, 165 шт/час
тротуарной плитки 200х100х70 мм, 450 (9) шт./час (м. кв./час)

 Обслуживающий персонал, 2 чел
 Потребляемая электроэнергия:
 напряжение, 380В
 частота, 50Гц
 установленная мощность, 13 кВт

 Габаритные размеры установки:
 длина, 5800 мм
 ширина, 2100 мм
 высота, 2800 мм
 Масса установки, 2160 кг

Корректированный уровень вибрации на рабочем месте оператора, менее 70 дБА Вредные выбросы отсутствуют.
Зона формуемых изделий, 400 х 400 мм
Высота формуемых изделий, 50…200 мм
Привод механизмов, гидравлика
Привод вибростола – электродвигатель:
мощность, 2,2 кВт
синхронная частота вращения, 3000 об/мин

Организация производства Рифей-Кондор

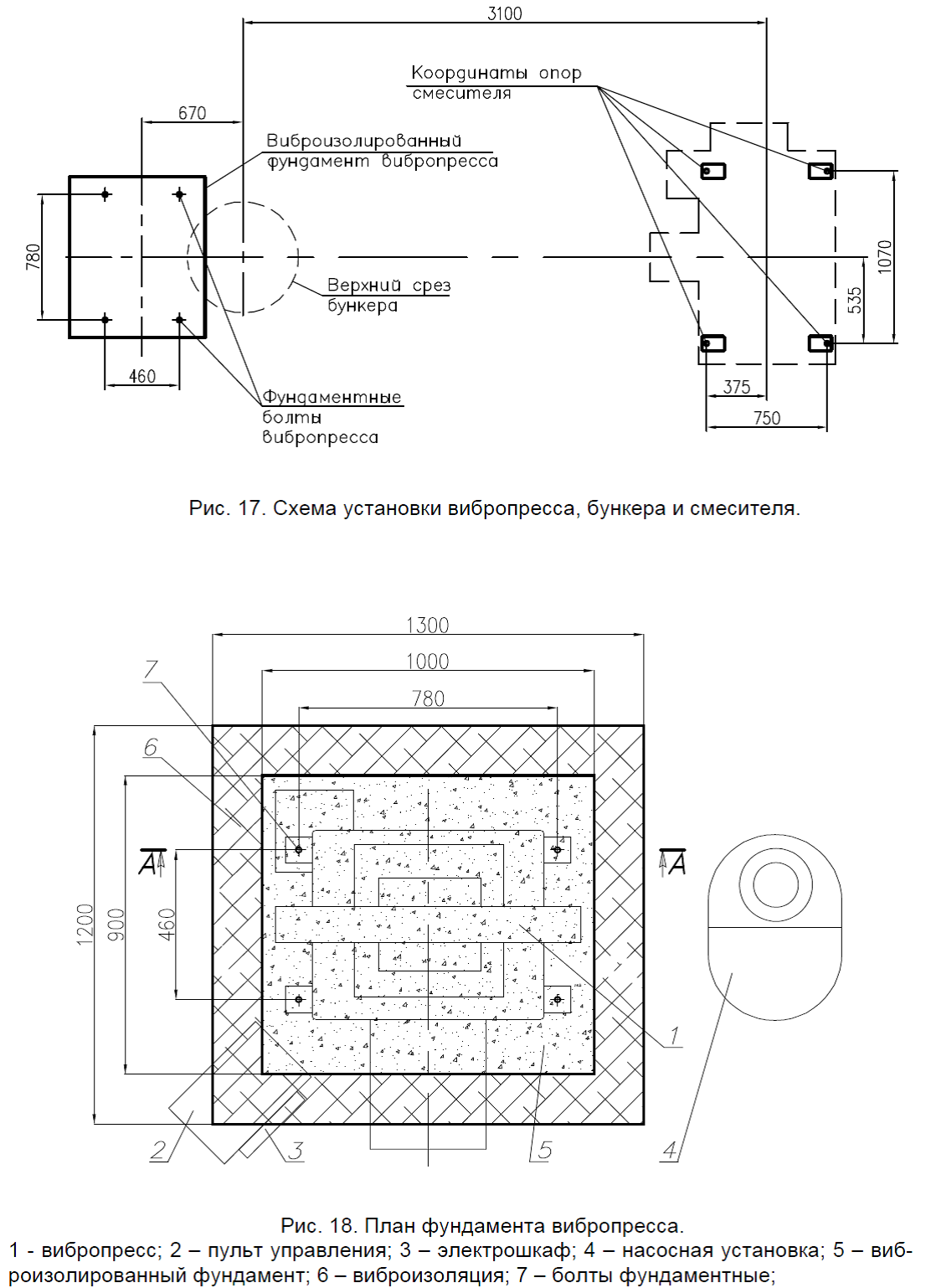

ПЛАН ФУНДАМЕНТА

План фундамента Кондор-1-350-ТБ
